1. Descrição do ventilador de transporte de carvão pulverizado
2. Estrutura do ventilador de transporte de carvão pulverizado
3. Características do ventilador de transporte de carvão pulverizado
4. Especificações do ventilador de transporte de carvão pulverizado

Descrição do produto

O ventilador para carvão pulverizado é projetado de acordo com os requisitos de desempenho do sistema de combustão de carvão pulverizado em usinas termelétricas. O ventilador é utilizado para insuflar o carvão pulverizado na caldeira. O carvão pulverizado não pode passar diretamente pelo rotor, caso contrário, este se desgastará rapidamente. O interior da voluta é revestido com placas de proteção para facilitar a substituição após o desgaste. A caixa de rolamentos contém óleo lubrificante para resfriamento dos rolamentos e é equipada com tubos de água para resfriar o óleo lubrificante.

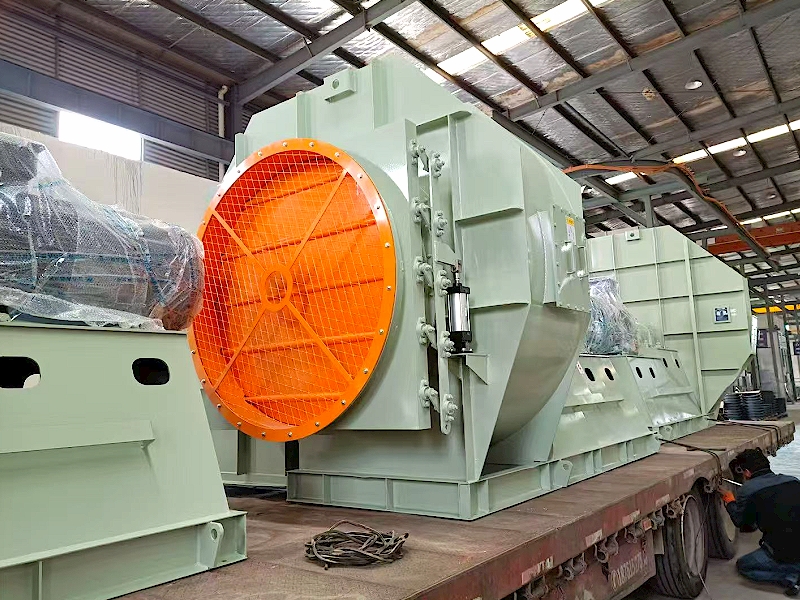

Pulverized coal conveying fan

Estrutura do produto

O ventilador é composto principalmente por um impulsor, carcaça, entrada de ar e grupo de transmissão.

1. Rotor - Disponível com 16 ou 32 pás, tipo curvado para a frente. As pás, a cobertura e o disco do rotor são todos fabricados em aço 16Mn e revestidos com uma camada resistente ao desgaste. O rotor não possui palhetas difusoras e a velocidade periférica máxima da borda externa é de 140 m/s. Após a fabricação, o rotor é corrigido para balanceamento estático e dinâmico, garantindo uma operação estável.

2. Carcaça - Composta por duas partes. Após a desmontagem, o rotor pode ser removido para facilitar a manutenção. A parte da voluta utiliza aço 16Mn para melhorar a resistência ao desgaste, e o restante é soldado a partir de chapas de aço comuns para formar uma carcaça completa da voluta.

3. Entrada de ar - Fabricada como uma estrutura integral convergente e aerodinâmica, fixada ao lado de entrada da carcaça com parafusos.

4. Conjunto de Transmissão - Consiste em um eixo principal, alojamento do rolamento e polia. O eixo principal é feito de aço de alta qualidade e o alojamento do rolamento é uma estrutura integral. São utilizados rolamentos de esferas lubrificados com graxa para rolamentos.

Características do produto

1. Em termos de desempenho, ele pode substituir completamente o ventilador antigo original, e sua eficiência máxima atinge 86%, resultando em economia de energia significativa.

2. Os materiais (calota da roda, disco da roda, lâminas) foram todos atualizados para chapas de aço 16Mn, e um revestimento resistente ao desgaste foi adicionado, prolongando a vida útil.

3. Os componentes de transmissão (exceto o eixo principal) são intercambiáveis com o produto antigo, e as dimensões básicas permanecem as mesmas do produto antigo (exceto para a saída de 0 grau).

4. Devido ao maior coeficiente de pressão total do novo ventilador, seu diâmetro é menor e a velocidade circunferencial também é menor, melhorando assim a estabilidade de funcionamento do ventilador.

Especificações do produto

Modelo	Velocidade r/min	Volume de ar m³/h	Pressão Pai	Motor
				Modelo	Potência em kW
11.2	1450	11719 12834 14280 16479 17052 18317 20155 21270	4535 4465 4353 4122 4055 3884 3632 3478	Y200L-4	30
				Y225S-4	37
12,5	1450	16292 17842 19852 22910 23705 25464 28019 29569	5649 5562 5422 5136 5051 4838 4524 4333	Y225M-4	45
				Y250M-4	55
				Y280S-4	75
14	1450	22889 25067 27891 32186 33304 35776 39365 41542	7086 6977 6801 6442 6336 6069 5674 5435	Y280M-4	90
				Y315S-4	110
15	1450	28153 30831 34305 39588 40963 44003 48417 51095	8134 8009 7808 7395 7274 6967 6514 6240	Y315S-4	110
					135
					155
16	1450	34167 37417 41633 48045 49714 53403 58761 62011	9255 9113 9113 8413 8277 7927 7412 7099		155
					180
					225
17	1450	40982 44880 49937 57628 5960 64055 70481 74379	10448 10287 10028 9498 9343 8948 8368 8014	Y355-4 (6KV)	220
					250
					280
18	1450	48648 53276 59278 68408 70784 76036 83665 88292	11713 11534 11243 10649 10475 10033 9381 8986	Y355-4 (6KV)	280
					315
				Y400-4 (6KV)	355
					400
19	1450	57215 62657 69717 80454 83249 89426 98398 103840	13051 12870 12527 11864 11670 11178 10452 10012	Y400-4 (6KV)	400
					450
					500
20	1450	66733 73080 81315 93838 97097 104302 114767 121114	14461 14260 13901 13146 12950 12386 11582 11093	Y400-4 (6KV)	450
					500
					560
					630
21	1450	77252 84599 94132 108629 112402 120743 132857 140205	15967 15722 15326 14515 14278 13676 12788 12248	Y450-4	630
				(6KV)	710
					900

Método de pagamento

Aceitamos transferência bancária (TT), carta de crédito (LC), dinheiro e outras opções de pagamento flexíveis, de acordo com as necessidades do cliente.

Embalagem para envio

O ventilador é acondicionado em uma estrutura de aço resistente, e os componentes elétricos são embalados em caixas de madeira fumigada.

Capacidade de Garantia da Qualidade

O período de garantia é de um ano. Cumprimos rigorosamente a norma de controle de qualidade ISO9001:2015.
