Descrição do produto
O Soprador Turbo com Suspensão a Ar é um soprador de alta eficiência desenvolvido, projetado e fabricado por nossa empresa em 2010. O Soprador Turbo com Suspensão a Ar utiliza três tecnologias principais: um motor de acionamento direto de altíssima velocidade, suspensão com mancais de ar e um impulsor centrífugo de estágio único de alta precisão. Comparado aos sopradores Roots tradicionais, ele alcança uma economia de energia de 15% a 30%.

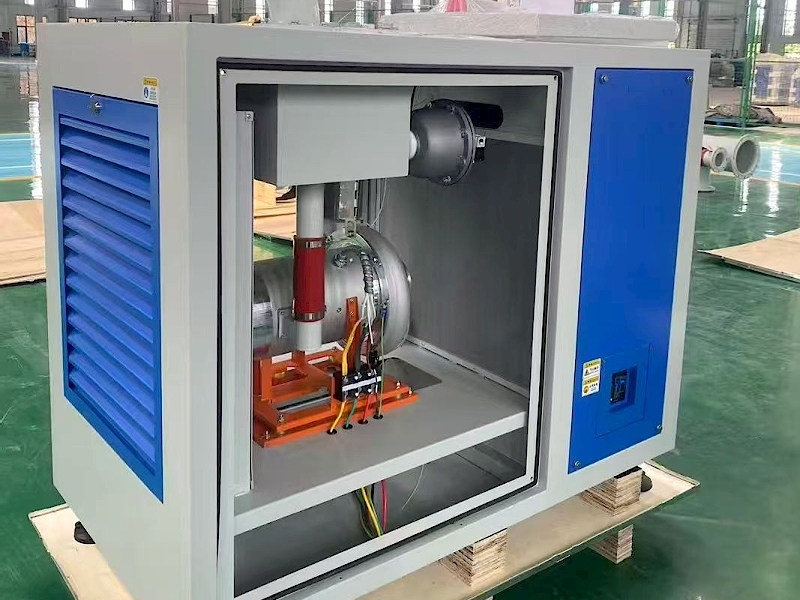

Estrutura do produto
1. Rotor centrífugo de estágio único O impulsor pode ser fabricado com materiais como AL7075 (alumínio aeroespacial de alta resistência), titânio e aço inoxidável, possuindo excelente resistência ao desgaste e à deformação, com uma vida útil superior a 30 anos. O impulsor e o motor são conectados diretamente, atingindo uma eficiência de transmissão de potência de 97%. A fundição do impulsor pode ser personalizada para atender a condições operacionais específicas. O projeto emprega regulação por conversão de frequência, dispensando o ajuste das palhetas guia, ampliando assim a faixa de ajuste do soprador.
2. Rolamento de suspensão a ar isento de óleo Os mancais de suspensão a ar são compostos principalmente por mancais radiais e mancais axiais. Antes da partida, há contato físico entre o eixo rotativo e o mancal. Durante a partida, o movimento relativo entre o eixo rotativo e o mancal cria um campo hidrodinâmico, que gera flutuabilidade dentro do mancal radial. Essa flutuabilidade mantém o eixo rotativo em suspensão, permitindo sua rotação livre. Diferentemente dos rolamentos de esferas tradicionais, esse tipo de mancal não possui pontos de contato físico entre o eixo rotativo e o mancal durante a operação, dispensando lubrificação. Apresenta baixíssima perda de energia e altíssima eficiência, tornando-o adequado para diversos ambientes de trabalho. Essa tecnologia pode ser aplicada em máquinas de alta potência e alta velocidade, com rotações de até 100.000 rpm. Testes rigorosos demonstram que esse mancal suporta mais de 20.000 ciclos de partida, atendendo plenamente aos requisitos de projeto e aplicação prática.
3. Motor de Modulação de Frequência de Ultra-Alta Velocidade O motor BLDC sem escovas de ímã permanente de ultra-alta velocidade é um novo tipo de motor que surgiu com o desenvolvimento da tecnologia de materiais de ímã permanente, tecnologia de semicondutores e tecnologia de controle. Durante a operação, o eixo rotativo atinge alta velocidade de 20.000 a 200.000 rotações por minuto, com uma eficiência de até 97%. O motor BLDC sem escovas de ultra-alta velocidade também é equipado com um dispositivo de controle de velocidade digital, simplificando o controle do sistema. Ele apresenta alta velocidade, ausência de vibração, baixo ruído, tamanho reduzido, estrutura simples, alta eficiência e economia de energia, além de baixa radiação eletromagnética, tornando-o um motor econômico e ecologicamente correto.
4. Sistema de refrigeração totalmente automático e isento de óleo O soprador com suspensão a ar utiliza uma tecnologia patenteada que combina refrigeração a ar e a água, isentas de óleo (Nome do Modelo de Utilidade: Sistema de Refrigeração Mecânica Fluida de Alta Velocidade com Suspensão a Ar, Patente nº: ZL 2017 2 1026442.9). As aletas de refrigeração são feitas de liga de alumínio (AL), que possui condutividade térmica extremamente alta, resultando em nenhuma perda adicional de energia e uma construção simples. Os sopradores com potência inferior a 150 HP empregam tecnologia de auto-refrigeração, com um canal de fluxo de ar projetado de forma racional e engenhosa, e são equipados com aletas de refrigeração do motor projetadas com tecnologia de fabricação e projeto mecânico aeroespacial superior. Os modelos maiores (200 HP e acima) apresentam um sistema de circulação interna refrigerado a água, eliminando a necessidade de ventiladores de refrigeração separados ou água de refrigeração adicional. Este projeto de refrigeração garante que o soprador mantenha um desempenho excelente e confiável mesmo em verões quentes.
5. Tecnologia de redução de ruído e válvula de ventilação integrada O tubo de bypass de saída interna do soprador é equipado com uma válvula de ventilação e um silenciador, com revestimento externo em aço carbono e preenchido com material de absorção sonora. O soprador utiliza uma válvula de ventilação pneumática interna, garantindo o desligamento seguro sem qualquer impacto durante quedas de energia ou condições anormais, mantendo uma aparência esteticamente agradável. Estes componentes são conectados diretamente ao soprador por meio de tubos flexíveis para reduzir a perda de pressão e o ruído proveniente do tubo de entrada. O filtro e o silenciador possuem revestimento em aço e material interno de absorção sonora. Elementos filtrantes quadrados ou retangulares substituíveis são instalados na entrada de ar. Um silenciador de entrada de peça única, feito de uma estrutura de lâmina fina de material de absorção sonora de alta qualidade, é instalado entre a entrada do soprador e o filtro para reduzir o ruído de entrada. A tecnologia de suspensão a ar de alta tecnologia elimina completamente o atrito mecânico e a vibração. Testes rigorosos comprovaram que o nível de ruído a uma distância de 1 metro da máquina durante a operação é inferior a 80 dB.
6. Sistema de controle e inversor de alta eficiência O soprador turbo de suspensão a ar integra controle local e um sistema inversor, eliminando a necessidade de painéis de inversor e de controle separados. Diversas funções podem ser configuradas e parâmetros como temperatura do fluido, velocidade do motor, pressão de saída, vazão de ar e consumo de energia podem ser consultados através do próprio painel de controle do ventilador. O sistema também suporta funções de controle remoto digital e monitoramento, permitindo o controle a partir de uma sala de controle central.
Características do produto
1. Economia de energia e alta eficiência O soprador centrífugo com mancais de ar utiliza mancais de ar, tecnologia de acionamento direto, um impulsor de alta eficiência e um motor CC sem escovas com ímã permanente, eliminando o atrito adicional. O soprador ajusta automaticamente o consumo de energia do motor com base na vazão (faixa de fluxo de ar ajustável de 40 a 100%), mantendo a alta eficiência do equipamento.
2. Sem vibração e com baixo ruído O uso de mancais de ar e tecnologia de acionamento direto elimina a vibração, dispensando a necessidade de isolamento acústico. O equipamento é leve, não requer fundação especial e oferece instalação simples e flexível.
3. Sem óleo lubrificante O soprador utiliza tecnologia de mancais de ar, eliminando a necessidade de um sistema de lubrificação e fornecendo ar limpo para indústrias especializadas, como eletrônica, farmacêutica e alimentícia. Os mancais de ar podem operar em temperaturas de até 600 graus Celsius, resolvendo com sucesso todas as desvantagens dos sistemas de mancais hidráulicos.
4. Sem necessidade de manutenção Eliminando a caixa de engrenagens e os rolamentos lubrificados a óleo necessários nos sopradores tradicionais, nosso impulsor e motor de alta tecnologia são conectados diretamente, sem acoplamentos. O sistema de controle inteligente e os componentes principais, fabricados em alumínio AL7075 (alumínio de grau aeronáutico), garantem operação livre de manutenção, reduzindo os custos de manutenção para o usuário e melhorando a estabilidade do sistema de fornecimento de ar.
5. Operação e controle convenientes A velocidade, a pressão, a temperatura e a vazão do soprador podem ser verificadas e controladas automaticamente por meio de um computador pessoal. Ele suporta operação com pressão constante, operação com ou sem carga, controle de sobrecarga e controle anti-surto, permitindo operação autônoma. A vazão do soprador é ajustada alterando-se a velocidade do impulsor. O ajuste da velocidade com base nas mudanças na temperatura e pressão do ar de admissão regula facilmente a vazão. A vazão pode ser ajustada automaticamente ou manualmente.
6. Espaço de instalação compacto O soprador centrífugo suspenso a ar é leve, compacto e fácil de instalar, reduzindo significativamente o investimento do usuário em sistemas de controle elétrico predial e auxiliar.

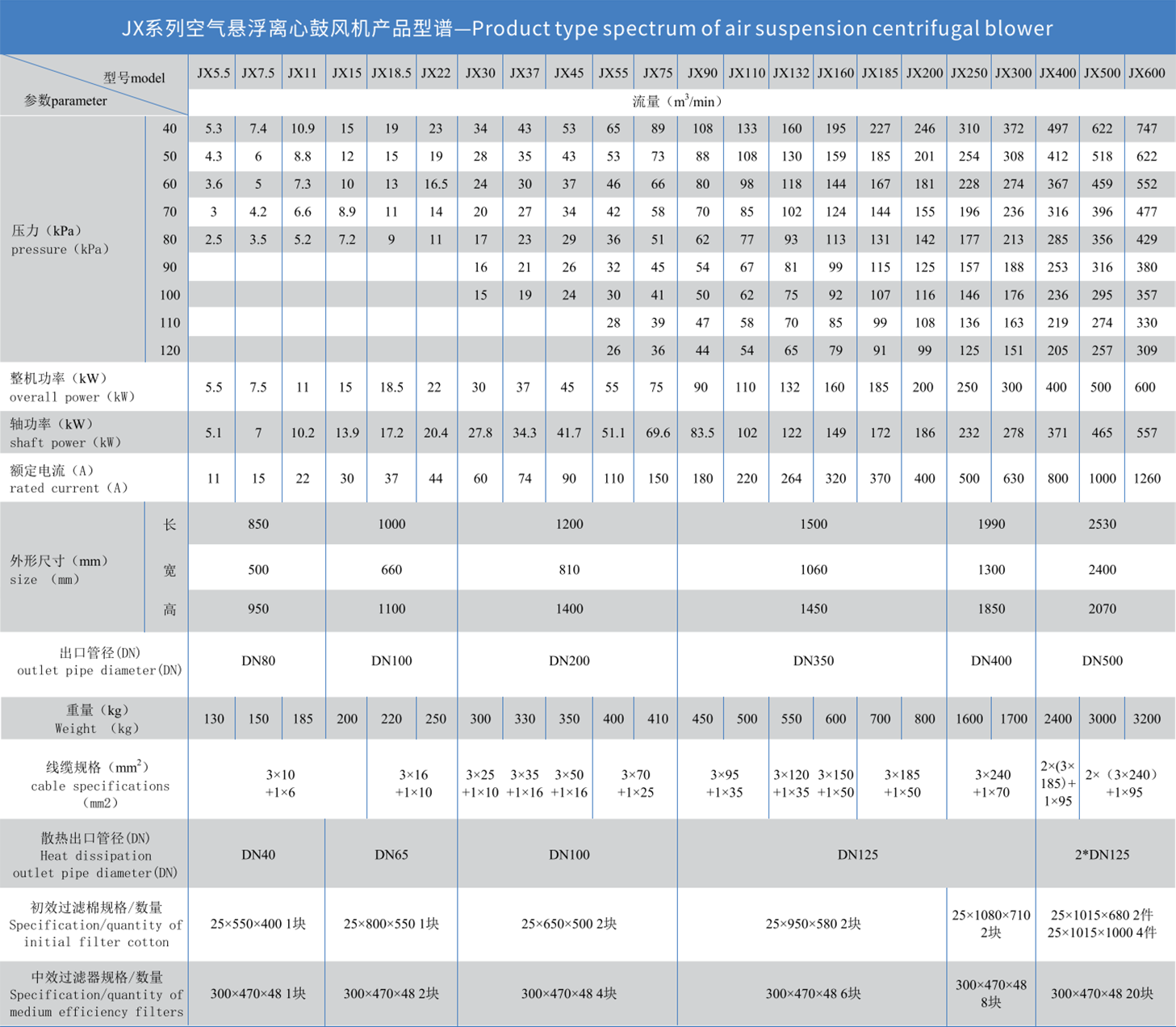

Parâmetros do produto
Usos do produto
1. Indústria de Tratamento de Esgoto: Utilizado em sistemas de aeração para fornecer ar estável para tanques de tratamento biológico; um equipamento essencial em estações de tratamento de águas residuais municipais e industriais.
2. Fabricação Industrial: Amplamente utilizado nas indústrias eletrônica, química, alimentícia e farmacêutica para fornecimento de ar, mistura, transporte e ar de processo.
3. Energia e Potência: Utilizado em processos de dessulfurização e desnitrificação, combustão em caldeiras, transporte de cinzas e sistemas de ventilação.
4. Metalurgia e Mineração: Utilizado para fornecimento de ar a fornos e estufas, resfriamento, remoção de poeira e ventilação de processos.
5. Indústria de Papel e Têxtil: Utilizado para aeração, secagem, ventilação e ar de processo da polpa.
6. Aquicultura e Engenharia Ambiental: Utilizado para oxigenação de lagoas, recuperação de rios e tratamento de lixiviados de aterros sanitários.
7. Novas energias e equipamentos de ponta: Utilizado em cenários de uso de ar limpo e eficiente, como baterias de lítio, sistemas fotovoltaicos e semicondutores.
